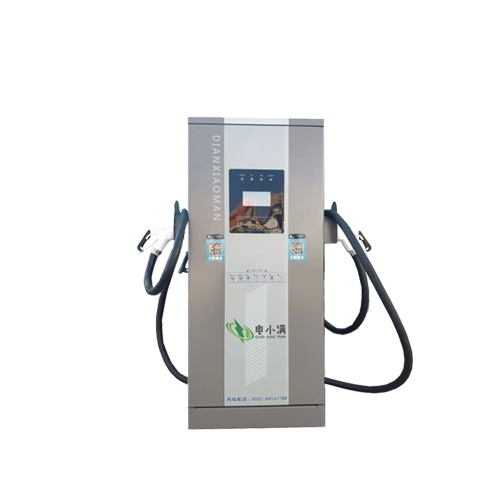

80KW-180KW双枪直流充电桩

直流充电桩

功能特点

1.人机交互功能

   充电桩能显示的信息：运行、充电、故障状态指示；充电电压、充电电流、已充电量、电动汽车充值卡余额；故障及报警信息；用于手机控制的二维码;在手动设定过程中的交互信息；充电结束之后，显示本次消费电量、消费金额。

   充电桩可显示的信息：二维码、充电时间、设定参数、电池温度、电池SOC等。

   充电桩具有外部手动设置充电参数、充电桩号，实现手动控制的功能和界面。

   信息显示字符清晰、完整，不依靠环境光源即可辨认。

   充电桩配置实时故障和历史故障记录，实时显示充电桩状态。

2.通信功能

充电桩可以上行与上级监控管理系统通信，也可下行与轿车电池管理系统通信，充电桩在充电过程中可随时响应上级监控管理系统的数据召唤及远程控制，即时获得充电参数和充电实时数据。也可根据电池管理系统充电需要，实时调整充电输出参数。

   充电桩具有与电动汽车电池管理系统通信的CAN接口，获得电动汽车电池系统的充电参数和充电实时数据。

   充电桩具有与上级监控系统通信的功能，默认采用以太网通信方式。

 3.充电设定方式

充电设定方式分为手动设定方式和自动设定方式：

自动设定方式：在充电过程中，充电桩依据电动汽车蓄电池管理系统提供的数据动态调整充电参数、执行相应动作，完成充电过程。

手动设定方式：由操作人员设置充电电压、充电电流等参数，充电桩根据设定的参数执行相应操作，完成充电过程。

充电桩具备充电模块自动投切功能。当检测到某一充电模块发生故障，能够自动切除该模块，不影响充电桩其他功率模块的正常输出。

4.计量功能

充电桩具有对电能量进行计量的功能。电能计量装置符合国家相关标准要求。

5.手机支付和刷卡付费功能

可扫屏幕显示的二维码进行手机控制充电，实现手机支付功能；充电桩具备IC卡读卡装置，读卡器支持ISO7816卡片读取，能够与充电桩内置电能计量装置进行通信，配合IC卡实现充电控制及充电计费。

6.保护功能

   充电桩具备电源输入侧的过压、欠压保护。当出现交流输入过压、欠压时，充电桩能自动切断直流输出并发出告警提示。

   充电桩具备输出过压保护。在电流指令值发生急剧变化或突然失去负荷时，输出电压也不得超过当前输出的10%。

   充电桩具备防止电池电流倒灌功能。

   充电桩具备蓄电池连接确认功能。当充电桩与电动汽车蓄电池系统正确连接后，充电桩才允许启动充电过程；当充电桩检测到与电动汽车蓄电池系统的连接不正常时，立即切断直流输出；当充电桩与电动汽车断开连接后，充电接口的任意带电导体之间或带电导体与地之间的电压在1s内降到60V以下，以防止潜在的电击伤害。

   充电桩在启动充电时需人工确认启动。

   充电桩具备急停功能，能通过手动开关或上级监控通信指令紧急停止充电。

   充电桩在充电过程中，保证蓄电池的充电电压、充电电流不超过允许值。

   充电桩在充电过程中，当出现蓄电池的温度、电压超过允许限值时，充电桩停止充电。

   充电桩在充电过程中，当出现与电动汽车蓄电池管理系统通信中断时，充电桩停止充电。

   充电桩具备过温保护功能，当出现交直流变换功率单元过温时，充电桩能自动切断直流输出并发出告警信号。

   充电桩具备直流输出侧的过压、短路保护。当出现直流输出过压时，充电桩能自动切断直流输出并发出告警信号；当出现直流输出短路时，充电桩能自动进入限流输出状态。

   充电桩具备直流输出侧的绝缘监察及绝缘降低报警功能。

7.系统特点

   智能化程度高：充电机采用智能型高频开关电源，是专为电动汽车充电设计，具有“四遥”功能的智能充电机。充电机采用世界先进的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、可靠性高等优点。产品包括750V、500V、450三大系列、十几个品种。配有标准RS-485接口，以太网接口、CAN接口，GPRS通信接口（可扩展）易于与电动汽车BMS及计量计费系统及后台对接，适用于各类大中小型纯电动汽车的充电。提供多种通信规约，提供开放协议，方便组网。其充电过程完全符合磷酸铁锂电池、锰酸锂电池、三元锂电池等充电曲线要求，系统接受电池组BMS系统管理对电池实现智能充电，并可以采用手动设定充电的工作方式。

   可靠性高：充电装置使用多个高频开关电源充电机并联，可平滑扩容，充电机间均流特性好，充电机带电热拔插。具有一体化接口，方便充电机更换，提高系统稳定性和可靠性。充电机及触摸屏全部选用进口可靠元器件，产品出厂前经过高温老化，保证运行的稳定可靠。

   操作、使用简单：充电机模块可以带电热插拔；监控系统集散式设计，带电热插拔，方便安装、检修、更换。

   显示、报警功能完善：监控功能完善，高智能化，触摸屏显示操作，断电后运行记录和历史故障不丢失。

   交流配电单元：交流配电单元具有防雷保护功能，充电机采用软启动，减小电网冲击，不会造成充电机损坏。有效保护充电机，减小系统故障。

   高效率、高功率因数：电源满载效率> 93%；采用有源功率因数校正技术，功率因数> 0.99。

   稳压、稳流精度高：稳流精度≤±1%。稳压精度≤±0.5%。纹波系数≤±0.5%。

   方案齐全、组合方便：可根据用户订货时提出的方案，进行针对性生产。

技术指标

1. 交流输入电压: 380V±15%

2. 电网频率：50Hz±10%

3. 输出电流等级：15A~250A

4. 额定输出电压： 50V～1000V

5. 输出电压范围: 250V～500V /500V～1000V

6. 电压精度:  ≤±0.5%

7. 电流精度:  ≥30A：不超过±1%；＜30A：不超过±0.3A

8. 稳压精度:  ≤±0.5%

9. 稳流精度:  ≤±1%

10. 纹波系数： 有效值：不超过±0.5%；峰值：不超过±1%

11. 均流不平衡度：≤5%

12. 待机功耗：≤0.1%输出额定功率

13. 总谐波电流: ≤5%

14. 效率: ≥96%

15. 满载功率因数：≥0.99

16. 负载等级：Ⅰ级(100%)的额定输出电流时连续工作

17. 自动限流特性：输出电流超过输出限流设定值时，恒流输出，输出电流不会增大

18. 输出短路保护：输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作

19. 输出过压保护：输出电压超过额定输出电压5%±5VDC自动停止输出,以防损坏设备

20. 启动延时: 5S-8S

21. 绝缘电阻:  ≥10M

22. 绝缘强度：输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络。

23. 振荡波抗扰度：  3级（1MHz和100kHz）

24. 静电放电抗扰度：  3级

25. 射频电磁场辐射抗扰度： 3级

26. 电快速瞬变脉冲群抗扰度：3级

27. 浪涌（冲击）抗扰度： 3级

28. 射频场感应的传导骚扰抗扰度：3级

29. 工频磁场抗扰度：  4级

30. 阻尼振荡磁场抗扰度： 4级

31. 谐波电流限值要求（THD）：≤8%（A级设备）

32. 噪声：≤65 dB

操作说明

一. 使用前安全检查

本产品在使用前请仔细做好以下检查：

1. 确保产品无刮破、生锈、变形等情况发生。

2. 确保供电插座安全，以及充电插头和车辆端的充电插座内没有异物残留。

3. 充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用。

4. 保持充电枪插头干燥，如有积水存在，请在整个桩体断电状态下用干燥清洁的布将充电插头的水擦干。

二. 充电操作

充电桩送电开机，进入初始化界面，初始化成功后，跳转到开始充电界面，然后选择充电模式，支付模式有2种，一种使用微信扫二维码来启动充电，另一种使用IC刷卡启动充电。启动成功后，进入充电界面，同时有电池动画显示充电中。点击停止充电，进入结算界面，此时可以使用微信手机端支付费用，也可以使用IC卡刷结算。

三. 注意事项

    如屏幕显示机器故障请不要进行充电，请联系工作人员；

    如需充满，请在刷卡时确认IC卡余额充足，充电过程中余额不足将自动终止充电；

    操作时请根据充电设备的相关提示进行；

    拔插充电电缆时注意力度，切不可用力过猛；

    当发生紧急状况是，请按下急停开关，此时不可以进行充电，如果充电正在进行，也会立刻停止充电。

四. 设备指示灯说明

本系统中共有4个设备状态指示灯，如图所示，

    其中红色指示灯为电源指示灯，设备上电时红灯常亮。

    A充电接口和B充电接口分别有一个绿色的充电指示灯，当其中某一个接口处于充电中状态时，对应的绿色指示灯亮，充电停止后，绿色灯灭。

    A充电接口和B充电接口前面有一个黄色的故障指示灯，当某一接口发生故障时，对应的黄色指示灯亮起，故障解除后，黄色灯灭。

图4-7充电指示灯

五. 急停开关使用说明

    如果发生起火、触电等异常状况，请立即按下急停开关.

    如果机器发生漏电，请立即按下急停开关。

    如果发生起火、触电等异常状况，请立即按下急停开关。.

    充电状态下按下急停开关时，充电立刻停止，输出侧断路器断开，故障灯亮起。

    如果桩体发生故障，无法停止充电、内部线路短路等异常状况，请立即按下急停开关。

    非充电状态按下急停开关时，故障灯亮，液晶显示屏跳转到故障界面。

    当危急状况解除时，请旋转急停开关，否则无法继续进行充电。
