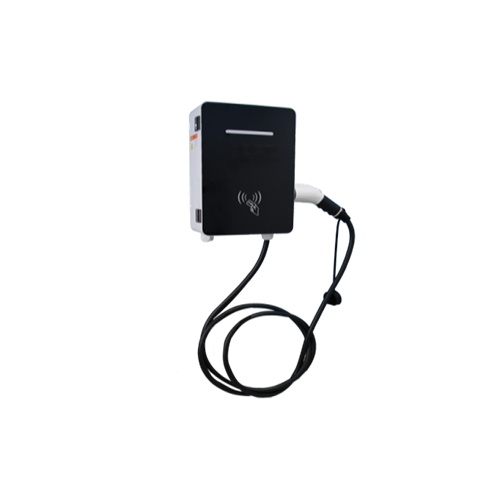

7KW单枪交流充电桩（标准版、简易版）

交流充电桩

功能特点

1. 配置彩色 4.3-7 寸工控触摸屏，外观简洁大方，操作更方便快捷。

2. 单充配置 3 个高亮度指示灯，“电源”、“充电”、“故障”；双充配置 4 个高亮度指示灯，“电源”、“A枪充电”、“B枪充电”“故障”；实时显示充电桩状态。

3. 交流输出配置智能电能表，可以进行交流充电电量计量。

4. 配置漏电保护开关，具备过载保护、短路保护和漏电保护功能。配置 D 级板载集成防雷器具备防感应雷、防操作过电压的保护功能。

5. 具有急停按钮开关，能快速切断输出电源。保护桩体和汽车安全。

6. 充电桩具备记录现场数据功能，可以记录实时故障和历史故障，可以防止因意外断电而丢失充电数据的现象发生。

7. 具备对外通信功能，可使用微信支付、微信控制充电过程。

8. 配有射频读卡器，支持 IC 卡付费方式。

9. 充电接口连接器具有锁紧装置用于防止连接时意外断开，并具备防误操作功能。

技术指标

额定交流工作电压：220V

额定交流工作电流：单充16A（3.5kw）/32A（7.0kw）；

                               双充单口16A（3.5kw）/32A（7.0kw）；

防护等级：IP54；

板载集成智能电能表准确度等级：2.0 级；

剩余电流保护额定动作电流：30 mA；

剩余电流保护额定动作时间：≤0.1 s；

连接器动力线触头：AC220 V；16A（3.5kw）/32A（7.0kw）；

连接器控制线触头：DC30 V，2 A；

连接器机械操作寿命：≥10000 次；

平均故障间隔时间：MTBF≥8760 h。

操作说明

一.充电状态指示灯

1. 电源灯(黄色)常亮：正常待机，提供充电服务。

2. 充电灯（绿色）闪烁：正在充电，严禁拔电缆插头。

3.故障灯（红色）闪烁：设备异常，暂停充电服务，同时播放报警声。

4.急停按钮：在设备运行异常时按下按钮，停止设备运行。

二.支付说明

1. 支持 IC 刷卡支付。

2. 支持微信扫码支付。

三.急停按钮操作说明

充电桩使用过程中，如发生紧急情况，应迅速按下急停按钮，来切断输出，保证充电安全。故障排除后，应将急停按钮顺时针旋转复位。
